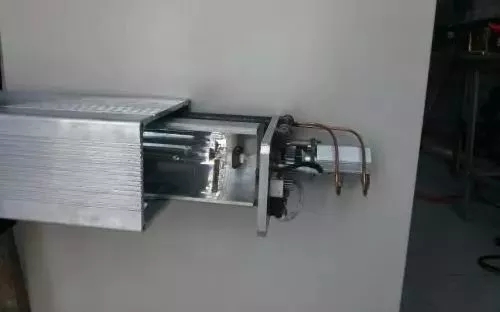

传统UV汞灯固化装置由光源系统、通风系统、控制系统(数字显示定时器)、箱体几个部分构成。简单介绍下光源系统，它由UV灯管、灯罩、变压器(镇流器)、电容器(触发器)组成。

一、UV灯功率的选择

UV灯的功率即UV灯光的辐射能量，也称穿透力。它必须要满足UV油墨吸收的光谱波长及功率密度的要求。功率不够，穿透力不够，达不到完全固化效果。功率过大，会使UV油墨表层老化、封闭、变脆等，同时会降低UV油墨的附着力，降低叠印层间的结合力。高压汞灯的最大寿命一般为800-1000小时，达到后即应更换，因为到此时段的UV灯所发射的紫外光线的强度变弱，会影响固化效果。UV灯功率一般要满足80～120W／cm²的要求，但功率越大热量也会越大，因此要根据固化物和固化速度不同来选择功率。

UV灯的强度取决于UV灯管的功率密度，一般常用规格有：即200W/英寸即300W/英寸即400W/英寸即600W/英寸

二、反射罩

反射罩的类型有聚焦型、非聚焦型和多面反射型。一般采用的是聚焦型。这种反射罩的结构特点是反射的UV光线能量集中，光固化的效率高，有利于厚墨层的油墨固化，可使油墨的深层完全固化。

三、变压器

变压器的选择必须与UV灯的功率相配，即变压器必须有足够的输出电压，以保证UV灯能全功率工作。如果输出电压过高会使灯管烧毁；而输出电压过低，灯管又不能全功率工作，从而使紫外线输出强度不足。

四、电容器

电容的选择应与灯管和变压器相配套，根据变压器的输出电压选择所用电容的耐压程度。如果选择不当则会使电容击穿，影响到UV固化装置的正常工作。
